Lorem Casio Paper Secans Machina

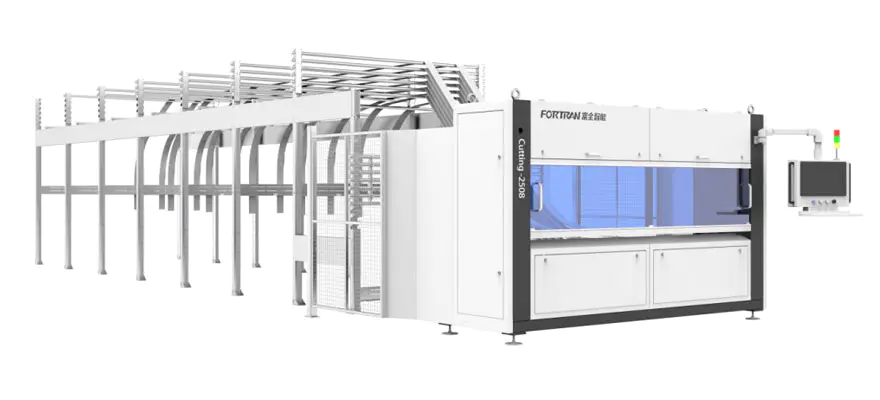

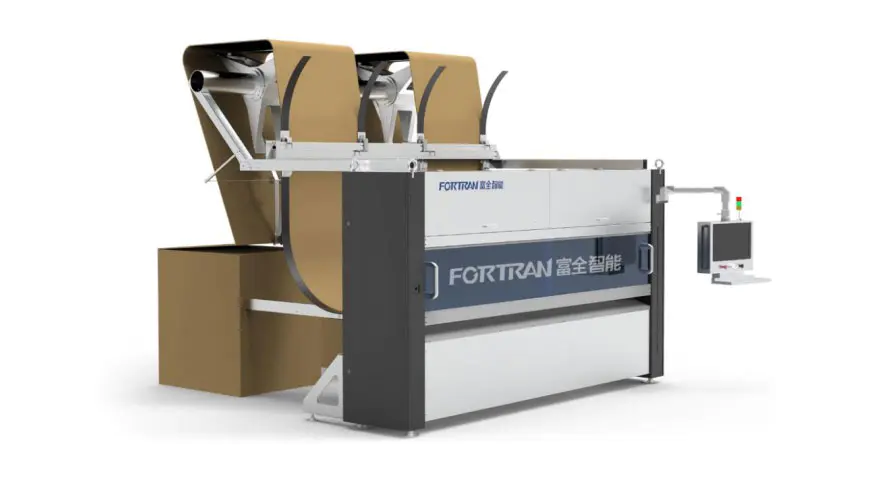

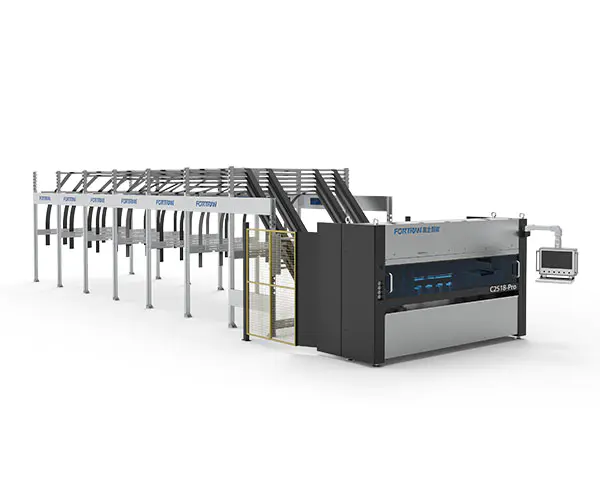

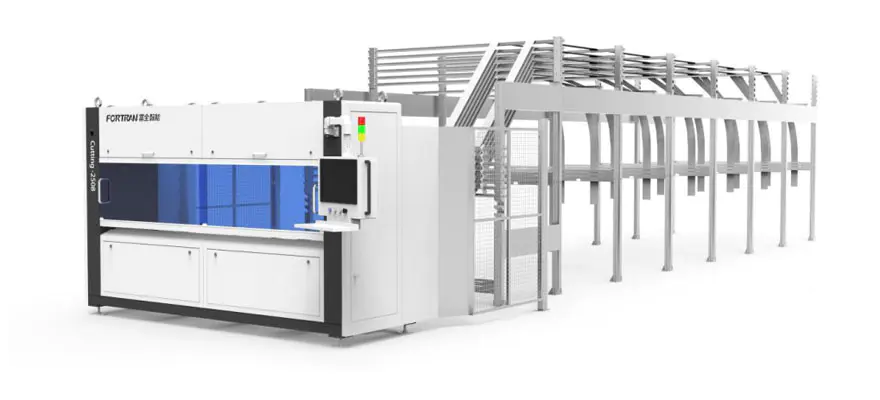

Apparatus Image

Apparatus specifications

Dimensiones L*W*H(mm)	Basic Specifications	Potentia copia (kW)	Celeritate secans (M/min)	Altitudo opus (mm)
14750*4040*3000	11 cultri horizontali verticali, servo plena potestate, cum 6 commentariis	5.8	0-120	850

Processus Parameters

Min. Secans Longitudo L (mm)	Maximilianus. Secans Latitudo W (mm)	Crassitudo ad Corrugated chartam H (mm)	Lamina longitudinalis Spacing Subtilitas (mm)	Effectus (PCS/min)
300	2550	2-7	±1.5	0-12

General Description of Functions

Automatic High Speed Paper Secans Machina, pro continua fixa longitudine processus chartae limatae et singulae schedae ad plicas cartons. directiones transversales et longitudinales, secans intermissas, et processus in charta limaxae secans. Fixed-longitudo sectionis permittit utrique productioni massae et nativus. Fabricatio. Machina adhiberi potest ut unitas standalone vel ut pars initialis lineae packaging.

Nec.	Item	Features
1	Charta at Rack	Tortura reposita charta facta ex laminas ferro acido loto et processit vergentis. Simplex structura, constructio certa, et frigida tractatur galvanizationem, consequens speciosam speciem et excellentem rubiginem resistentem. Configuratio regulae includit 6 chartas repositionis cellulas, quae esse possunt adaequatum secundum diversas necessitates mos, altam flexibilitatem et robustam offerens accommodatio.
2	Frame Structure	Artus fabricatur ex amussim machinis post glutino rectangulo ferro fistulae et laminae ferreae. Coetus altam accurationem et operativam praecisionem efficit, praestans diuturnum servitium vitae et excellentis instrumenti stabilitatis.
3	Coegi Mechanismum	Pressura feed cylindro facta ex materia PU, quae claram et attractivam habet superficiem magna frictio. Hoc efficaciter auget fidem chartae mancipationis. Interim tractio tympani ex Germania importatur et est valde durabilis.
4	Crucem-secans Structure	Potestas providetur summus praecisione servo motore cum reducente et in synchrono mechanismum rotae quae attingit hig

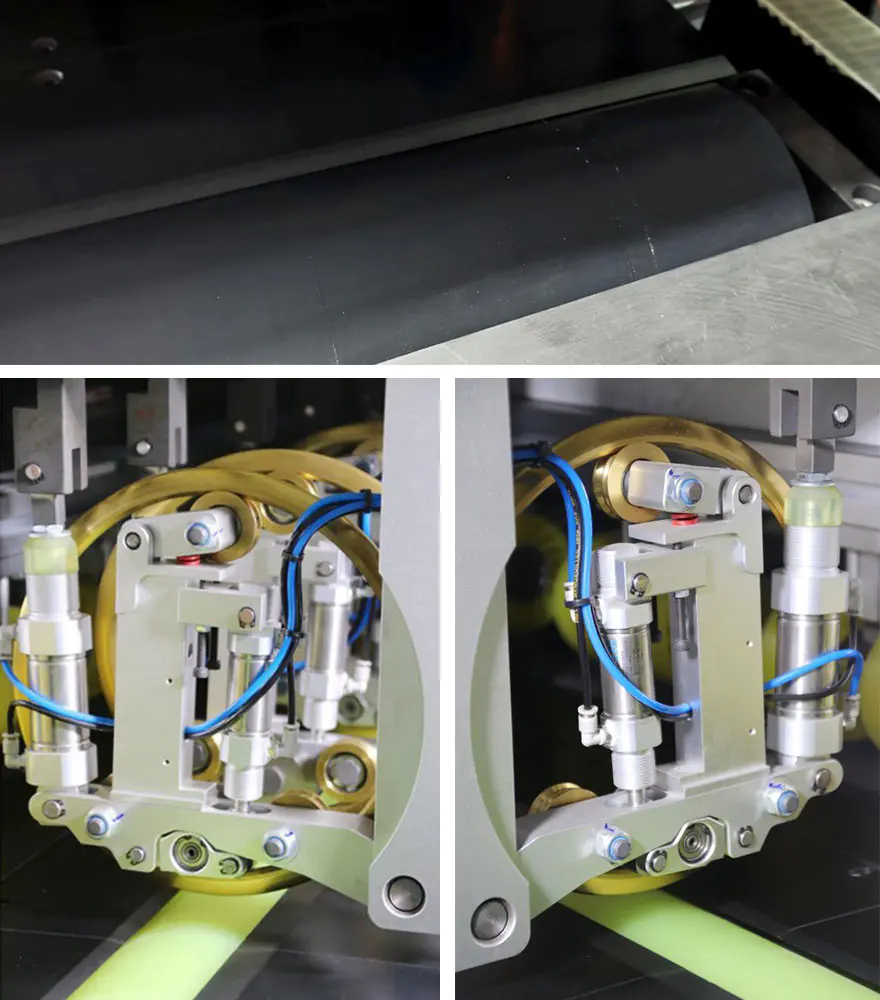

5	Longitudinalis Secans Unit	Haec mechanismus principaliter componitur ex decem detentoribus cultelli. De configuratione cultro 7+1 concedit pro sectione universali archarum generum 410 et 411. Hoc ad congressum pertinet summus efficientiae operatio exigit dum diuturnitatem obtinet;

6	Product repono fabrica	Utraque materboard machining per CNC to latera parallela curent, usum fortitudinis altae torquem atque curare salutem fidem non skip dentes, ut accurate emendare et operandi efficacia, summus praecisione utimur revellere coneris; calces reducer instructi summus praecisione officium mobile; Ut utendo rate amplio chartarum, hanc institutionem ut 6 chartarum bibliothecarum constituimus, quae secundum quod augeri vel minui potest diversus mos eget, opportunus et jejunus, et aptabilitas fortis;

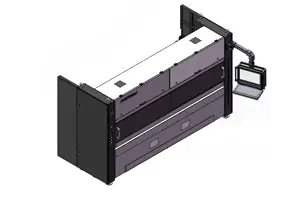

7	Machina clausura	Munus primarium est machinae ad ornatum itself.An externa tutela additur in machine.The cover agitur cum plastic spargit, quae facit eam aesthetically placitum, delicatum et repugnant pingere chipping.The observationis fenestra in fronte machinae factae acrylicum linteum, quod dat carum atque elegantem ut tum princeps spissitudo et resistentia comminuens.

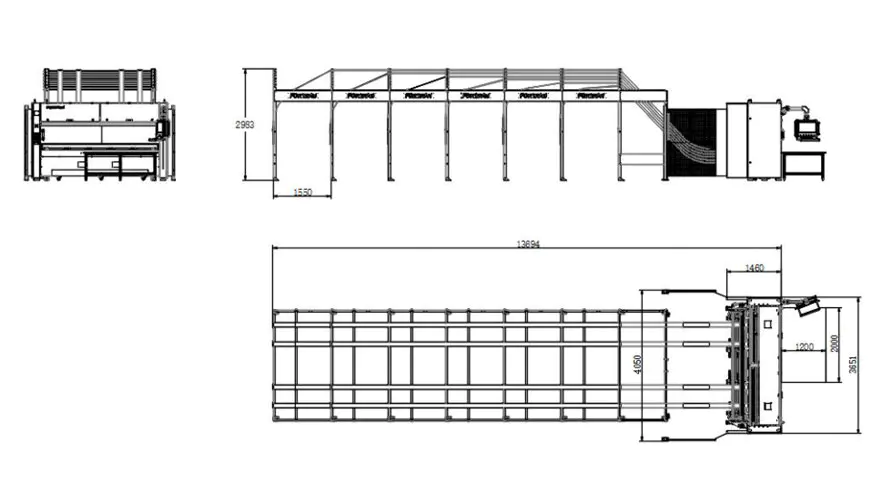

Three-View Drawings

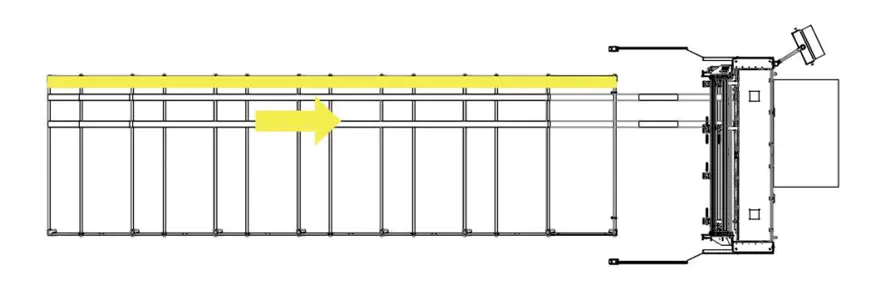

Schematic Diagram Productionis Processus Modus

Consumable Requisita

1.Requirements ad Corrugated chartam in Pascentium Statio

A.Continuosa charta limata latitudo: 400-2550 mm longus;
B.Total latitudo chartae limatae coagmentatae iuxta: Maximum 2550 mm;
C.Stacks altitudo, inter 120 mm grabatum: Maximum 1300 mm;
D.Stacking latitudo maxima:1300 mm;Longitudo chartae conruatae in puncto missionis: Minimum 300mm;
E.Longitudinalis tolerantiae longitudinis incisionis:Maximum 0.5%;transversae tolerantiae longitudinis incisionis fixae:Maximum±2.0 mm;
F. Corrugata charta crassitudine: 2-7 mm, ± 0,2 mm; Maximi materies rudis usque ad 2.30 a.C.n. (secundum DIN 55468 vexillum);
G.Quale cardboard cum signo DIN 55468 prosequitur;
H.Single conlectus, maxima crassitudo circiter 4 mm (qualitas: 1.10-1.40); Duplex limae, maxima crassitudo circiter 7 mm.

2. lobortis types

Vide numerum	Nomen	Image	Charta feed direction	Minimum magnitudine
1	Ordinarius arca		longitudinalis	Longitudo: minimum 400mm Latitudo: minimum 36mm Altitudo: minimum 225mm
2	Ordinarius arca		longitudinalis	Longitudo: minimum 400mm Latitudo: minimum 36mm Altitudo: minimum 225mm
3	Heavenand Earth Cover		longitudinalis	Longitudo: minimum 400mm Latitudo: minimum 225mm Altitudo: minimum 18mm
4	Sigillum Medium Box		longitudinalis	Longitudo: minimum 400mm Latitudo: minimum 450mm Altitudo: minimum 18mm
5	Sigillum Medium Box		longitudinalis	Longitudo: minimum 400mm Altitudo: minimum 450mm Altitudo: minimum 18mm
6	Omnes cornu arca		longitudinalis	Longitudo: minimum 400mm Altitudo: minimum 225mm Altitudo: minimum 18mm
7	Sigillum Medium Box		longitudinalis	Longitudo: minimum 400mm Altitudo: minimum 450mm Altitudo: minimum 18mm
8	Quadratus cardboard		longitudinalis	Longitudo: minimum 400mm Altitudo: minimum 18mm

Index Main Components configurationis

Nec.	Item	Specifications	Q'ty	Notandum
1	Ferrum longitudinale unitatis		7 SETS	Quantitas potest nativus secundum exigentias
2	Horizontalis ensis unitas		1 SET'
3	Coetus Rollerus		3 PCS'
5	Cingulum transversum synchronum		1 PCS'
6	Synchroni Cingulum		2 PCS
7	Tractio Servo Motor		2 SETS
8	Tractus reducer		2 SETS
9	Temperatio at Servo Motor		1 SET'
10	De revolutionibus at Reducer		1 SET'
11	Ferrum movens Motor		7 SETS	Quantitas potest nativus secundum exigentias
12	Ferrum Moving reducer		7 SETS
13	Pneumatica Components		1 SET'
14	Imperium Electrical Box	--	--
15	Electrical Components	Photoelectrica sensoriis, cables, reflexoribus, componentibus electrica	--
16	Controller	Duces, Firmware, moduli	--

Index partium Wearable et Consumables

1. Partes List Wearable

Nec.	Item	Specifications	Suggessit Q'ty *	U8 numerus
1	Pascentium Shaft Bushing	PCM260-02-020-260	6
2	Propellentibus Shaft Bushing	CZJ260-02-010-300	2
3	Inconsutilem Viridis Silens Synchronum Cingulum cum Ferro Core (Xiet)	75-AT10-6910	1
4	Solenoid Valvae	SY5120-5GZD-01	2
5	φ66xφ16x0.8 Dentem Blade circularem	PCM260-03-010-010	2
6	Solenoid Valvae	4N330C08B	1
7	Slider	HGH15CA	2
8	Subtilitas Pressura Reducing Valvae	SDR20008JN	2
9	Inconsutilem Polyurethane Synchronum Cingulum ferro filum - Silens genus	AT10x50xL1290	1
10	Nullam	RXT-F01K D24	1
11	Fuse	5*20mm 0.1A	5
12	Finis Switch	XCK-N2145P20C	2
13	Propinquitas SWITCH	IME12-06BPSZW2S	2
14	Inconsutilem Polyurethane Synchronum Cingulum ferro filum - Silens genus	AT10x50xL920	1

Consumables list

1	Paper Cuting Power Flexilis Rollerus B	PCM260-01-020-300	1
2	φ66xφ16x0.8 Dentem Blade circularem	PCM260-03-010-010	2
3	Pascentium Shaft Bushing	PCM260-02-020-260	2
4	Propellentibus Shaft Bushing	CZJ260-02-010-300	1
